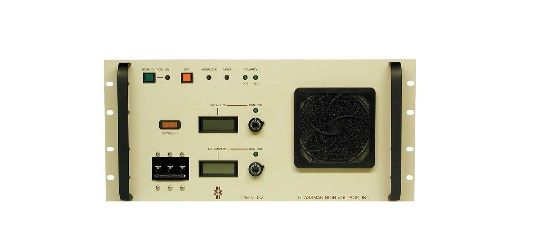

LQ Series - High Voltage Power Supply
The LQ family are sophisticated, 10 kW, high voltage power supplies with low ripple and noise. They are air insulated, fast response units, with tight regulation.
Typical Applications
- Klystrons/Magnetrons
- Nanotechnology
- Electrostatics
- Electrospinning
10kW Models
Series | Max. Output Voltage | Max. Output Current | Max. Output Power | Input Voltage | Ripple better than |
LQ1X10.0 | 0 – 1kV | 10 A | 10 kW | Three Phase | 0.1% |
LQ1P10.0 | 0 – 1kV | 10 A | 10 kW | Three Phase | 0.1% |
LQ1N10.0 | 0 – 1kV | 10 A | 10 kW | Three Phase | 0.1% |
LQ1.5X6.7 | 0 – 1.5kV | 6.7 A | 10 kW | Three Phase | 0.1% |
LQ1.5P6.7 | 0 – 1.5kV | 6.7 A | 10 kW | Three Phase | 0.1% |
LQ1.5N6.7 | 0 – 1.5kV | 6.7 A | 10 kW | Three Phase | 0.1% |
LQ2X5.0 | 0 – 2kV | 5 A | 10 kW | Three Phase | 0.1% |
LQ2P5.0 | 0 – 2kV | 5 A | 10 kW | Three Phase | 0.1% |
LQ2N5.0 | 0 – 2kV | 5 A | 10 kW | Three Phase | 0.1% |
LQ3X3.4 | 0 – 3kV | 3.4 A | 10 kW | Three Phase | 0.1% |
LQ3P3.4 | 0 – 3kV | 3.4 A | 10 kW | Three Phase | 0.1% |
LQ3N3.4 | 0 – 3kV | 3.4 A | 10 kW | Three Phase | 0.1% |
LQ5X2.0 | 0 – 5kV | 2 A | 10 kW | Three Phase | 0.1% |
LQ5P2.0 | 0 – 5kV | 2 A | 10 kW | Three Phase | 0.1% |
LQ5N2.0 | 0 – 5kV | 2 A | 10 kW | Three Phase | 0.1% |
LQ6X1.7 | 0 – 6kV | 1.7 A | 10 kW | Three Phase | 0.1% |
LQ6P1.7 | 0 – 6kV | 1.7 A | 10 kW | Three Phase | 0.1% |
LQ6N1.7 | 0 – 6kV | 1.7 A | 10 kW | Three Phase | 0.1% |
LQ8X1.3 | 0 – 8kV | 1.3 A | 10 kW | Three Phase | 0.1% |
LQ8P1.3 | 0 – 8kV | 1.3 A | 10 kW | Three Phase | 0.1% |
LQ8N1.3 | 0 – 8kV | 1.3 A | 10 kW | Three Phase | 0.1% |
LQ10X1.0 | 0 – 10kV | 1 A | 10 kW | Three Phase | 0.1% |
LQ10P1.0 | 0 – 10kV | 1 A | 10 kW | Three Phase | 0.1% |
LQ10N1.0 | 0 – 10kV | 1 A | 10 kW | Three Phase | 0.1% |
LQ12X0.85 | 0 – 12kV | 0.85 A | 10 kW | Three Phase | 0.1% |
LQ12P0.85 | 0 – 12kV | 0.85 A | 10 kW | Three Phase | 0.1% |
LQ12N0.85 | 0 – 12kV | 0.85 A | 10 kW | Three Phase | 0.1% |
20kW Models
Series | Max. Output Voltage | Max. Output Current | Max. Output Power | Input Voltage | Ripple better than |
LQ1X20.0 | 0 – 1kV | 20 A | 20 kW | Three Phase | 0.1% |
LQ1P20.0 | 0 – 1kV | 20 A | 20 kW | Three Phase | 0.1% |
LQ1N20.0 | 0 – 1kV | 20 A | 20 kW | Three Phase | 0.1% |
LQ1.5X13.4 | 0 – 1.5kV | 13.4 A | 20 kW | Three Phase | 0.1% |
LQ1.5P13.4 | 0 – 1.5kV | 13.4 A | 20 kW | Three Phase | 0.1% |
LQ1.5N13.4 | 0 – 1.5kV | 13.4 A | 20 kW | Three Phase | 0.1% |
LQ2X10.0 | 0 – 2kV | 10 A | 20 kW | Three Phase | 0.1% |
LQ2P10.0 | 0 – 2kV | 10 A | 20 kW | Three Phase | 0.1% |
LQ2N10.0 | 0 – 2kV | 10 A | 20 kW | Three Phase | 0.1% |
LQ3X6.8 | 0 – 3kV | 6.8 A | 20 kW | Three Phase | 0.1% |
LQ3P6.8 | 0 – 3kV | 6.8 A | 20 kW | Three Phase | 0.1% |
LQ3N6.8 | 0 – 3kV | 6.8 A | 20 kW | Three Phase | 0.1% |
LQ5X4.0 | 0 – 5kV | 4 A | 20 kW | Three Phase | 0.1% |
LQ5P4.0 | 0 – 5kV | 4 A | 20 kW | Three Phase | 0.1% |
LQ5N4.0 | 0 – 5kV | 4 A | 20 kW | Three Phase | 0.1% |
LQ6X3.4 | 0 – 6kV | 3.4 A | 20 kW | Three Phase | 0.1% |
LQ6P3.4 | 0 – 6kV | 3.4 A | 20 kW | Three Phase | 0.1% |
LQ6N3.4 | 0 – 6kV | 3.4 A | 20 kW | Three Phase | 0.1% |
LQ8X2.6 | 0 – 8kV | 2.6 A | 20 kW | Three Phase | 0.1% |
LQ8P2.6 | 0 – 8kV | 2.6 A | 20 kW | Three Phase | 0.1% |
LQ8N2.6 | 0 – 8kV | 2.6 A | 20 kW | Three Phase | 0.1% |
LQ20X2.0 | 0 – 10kV | 2 A | 20 kW | Three Phase | 0.1% |
LQ20P2.0 | 0 – 10kV | 2 A | 20 kW | Three Phase | 0.1% |
LQ20N2.0 | 0 – 10kV | 2 A | 20 kW | Three Phase | 0.1% |
LQ12X1.7 | 0 – 12kV | 1.7 A | 20 kW | Three Phase | 0.1% |
LQ12P1.7 | 0 – 12kV | 1.7 A | 20 kW | Three Phase | 0.1% |
LQ12N1.7 | 0 – 12kV | 1.7 A | 20 kW | Three Phase | 0.1% |
Input Voltage Output Voltage Output Power | Polarity Operating Ambient Temperature Ripple | Programming Standards |
