Passive Hochspannungskomponenten
Da wir die volle Kontrolle über das Design und die Herstellung aller von uns verkauften Produkte haben, können wir alles als Sonderanfertigung anbieten - von der kleinsten Komponente bis hin zum kompletten System. Unsere Ingenieure sind an jeder Produktempfehlung beteiligt, die wir abgeben. Wenn wir kein perfektes Angebot haben, sind sie bereits vorbereitet und bereit, uns bei der Entwicklung eines neuen Produkts zu helfen. Außerdem verfügen wir über alle notwendigen Testeinrichtungen, um den Entwicklungs- und Konstruktionsprozess zu unterstützen und sicherzustellen, dass alles, was wir ausliefern, getestet wurde, um die Anforderungen zu erfüllen, für die es entwickelt wurde.
Keramikkondensatoren - Serie NY2/CK1 :
• Geringer Verlust
• Hohe Stabilität
• RoHS-konform
Keramikkondensatoren - Serie ST2/ST3:
• Kleine und kompakte Bauweise
• Versilberte Elektroden
• Verwendung in Öl oder gekapselt
• Mehrere Konfigurationen standardmäßig
Keramikkondensatoren - Serie JX5/NX5:
• Kompakte Größe mit geringem Verlustfaktor
• Niederspannungskoeffizient
• Epoxid-gekapselte Innengewindeausführung
Impulskondensatoren Merkmale:
• Konzipiert für eine benutzerdefinierte Lebensdauer
• Mehrere Terminal-Konfigurationen
• Gehäuseausführungen aus Metall oder Kunststoff
• Niedrige Induktivität

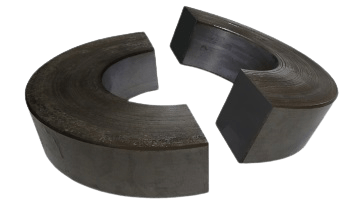

Bandgewickelte weichmagnetische Kerne

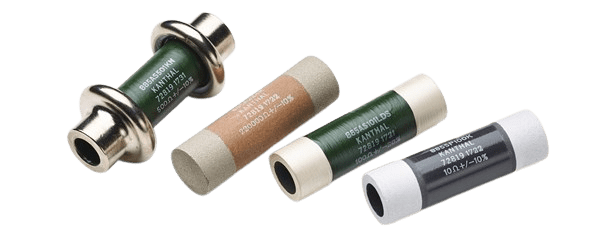

Rohrförmige Widerstände
Überspannungsschutz-Baugruppen
• Geeignet für lange Impulse, 100-400 msec
• Schnelle Reaktionszeit 5-10 Nanosekunden
• Betrieb bei hoher Körpertemperatur, kontinuierlich 110°C
• Gerät mit großer Masse und folglich hoher Energie
Blanke MOV-Discs
• Hohe Überspannungsfestigkeit bei kurzen Impulsen
• Schnelle Reaktionszeit im Pikosekundenbereich
• Niedriger Standby-Strom (Leckstrom)
• Platinenmontierbar, (Größere Geräte verfügbar)

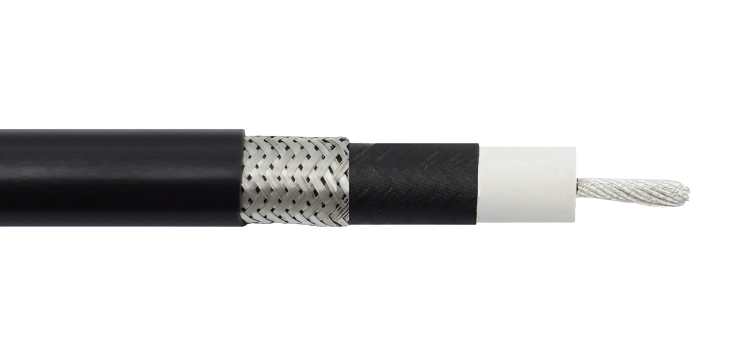

Geschirmte Hochspannungskabel Merkmale:
• Spannung bis zu 300 kVdc und 100 kVac
• Bis zu AWG 18
• Verschiedene dielektrische Materialien verfügbar
Ausstattung:
• 75 kVDC - 320 kVDC Bewertung
• Einzelkern, 3-Kern, 4-Kern & 5-Kern
• Beständig gegen die meisten Öle und Chemikalien
Stecker - Serie S
• Betriebsspannung: 10 - 40 kV DC
• Prüfspannung: 15 - 60 kV DC
• Nennstrom: 30 A
Hochspannungskondensatoren
| Betriebsspannung | Kapazitätsbereich | |
| Keramik | 3 - 50 kV | 1 - 16000 pF |
| Puls | 0,8 - 125 kV | 0,015 - 700 µF |
| Öl - Gefüllt | 0,6 - 100 kV | 0,01 - 1400 µF |
| Metallisierte Folie | bis zu 1500 V (rms) | 0,01 - 10 µF |

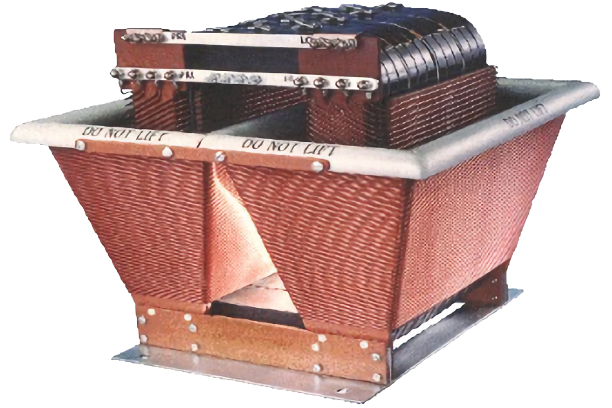

Magnetische Komponenten
Hochspannungswiderstände
| Widerstandsbereich | Spitzenspannung | Spitzenenergie | |
| Keramik | bis zu 1 MOhm | bis zu 165 kV | bis zu 164kJ |
Hochspannungs-Varistoren
| Kontinuierliche Betriebsspannung | Varistor Spannung | Energie Bewertung | Strom | Spannen | |
| Metall-Oxid-Varistor | 8 - 2800 Vac (11 - 3500 Vdc) | 15 - 4700 V | 0,4 - 7000 J | 0,1 - 100 kA | 28 - 7400 V |
| Siliziumkarbid-Varisor | 6 - 300 Vac (135 - 270 Vdc) | 210 - 660 V | 0,275 - 540 kJ | ||
| Überspannungsableiter | 0 - 36 kV | 40 - 100 kA | |||
| Thermisch geschütztes Entstörglied | 50 - 690 Vac (65 - 910 VDC) | 10 - 300 kA | |||
| Selen-Überspannungsableiter | 90 - 675 Vdc | 3 - 904 A | 240 - 1800 V |
Hochspannungskabel und -baugruppen
| Nennspannung DC | Nennspannung AC | AWG | |
| Kabel | up to 320 kVdc | bis zu 115 kVac | bis zu 20 |
Hochspannungs-Steckverbinder
| Maximale Nennspannung | Strom Reichweite | Anzahl der HV-Pins | |
| Steckverbinder | 5 - 100 kV | 4,5 - 80 A | 1 - 14 |
