Hochspannungsfunkenstrecken

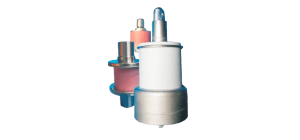

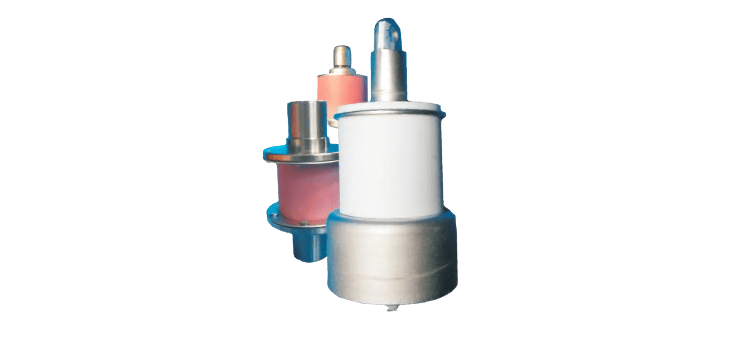

Das Sortiment der Zweielektroden-Funkenstrecken umfasst hermetisch abgedichtete, gasgefüllte Schalter, die für den Einsatz unter schwierigen Umgebungsbedingungen geeignet sind.

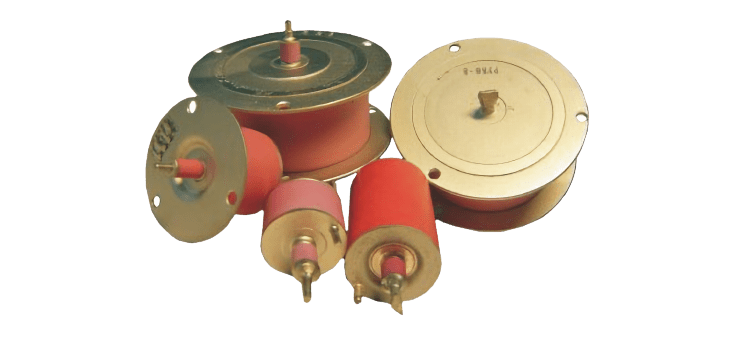

Das Sortiment der Dreielektroden-Funkenstrecken umfasst hermetisch abgedichtete, gasgefüllte Schalter, die mit DC-Haltespannungen von 0,5 bis 150 kV erhältlich sind.
Dia

2 Elektrodenfunkenstrecken:
- keine giftigen / radioaktiven Substanzen
- kein Standby-Stromverbrauch
- Betriebstemperatur -60 bis +300°C
- Kompakte und robuste Bauweise
Produkte
Datenblätter
Produkte
Zweielektroden-Funkenstrecken
Modell | DC-Durchbruchspannungsbereich | Spitzenstrom | Max. Ladungsübertragung | Abmessungen DxH (mm) |
LA26 | 0,6 - 10 kV | 30 kA | 0.5 C | 27 x 50 |
LA86 | 1 - 50 kV | 200 kA | 20 C | 90 x 124 |
RK22 | 0,6 - 5 kV | 1 kA | 0.1 C | 22 x 55 |
RK2M | 0,6 - 5 kV | 1 kA | 0.1 C | 19 x 19 |
RK83 | 0,6 - 6 kV | 20 kA | 0.5 C | 38 x 28 |
RK84 | 1 - 15 kV | 20 kA | 0.5 C | 38 x 36 |
RK85 | 5 - 50 kV | 20 kA | 0.5 C | 38 x 54 |
RK86 | 5 - 50 kV | 20 kA | 1 C | 70 x 24 |
RO89 | bis zu 300 kV | 1 kA | - – | 56 x 70 |
Dreielektroden-Funkenstrecken
Modell | DC-Durchbruchspannungsbereich | Spitzenstrom | Verzögerungszeit | Abmessungen DxH (mm) |
RU87 | 0,6 - 10 kV | 1 kA | 1 µsec | 22 x 48 |
RU83 | 0,6 - 6 kV | 1 kA | 0,3 µsec | 38 x 32 |
RU84 | 1 - 15 kV | 1 kA | 0,3 µsec | 38 x 40 |
RU85 | 5 - 50 kV | 1 kA | 0,3 µsec | 38 x 55 |
RU86 | 5 - 50 kV | 15 kA | 0,3 µsec | 65 x 50 |
RU89 | 2 - 150 kV | 15 kA | 0,3 µsec | 52 x 84 |
RU90 | 5 - 50 kV | 100 kA | 0,3 µsec | 150 x 160 |
